光储耦合架构怎么选？交流耦合VS直流耦合，揭开度电成本真相

在新能源大基地规模化落地的当下，光伏配套储能早已不是可选项，而是保障项目并网、提升发电量、改善项目经济性的刚需。随着储能电池成本持续下行，越来越多项目开始思考一个核心技术问题：新建光储项目，到底选用交流耦合（AC-coupled），还是直流耦合（DC-coupled）架构？

很多行业从业者会凭借固有认知做选型：存量光伏加装储能，就用交流耦合；新建一体化项目，优先直流耦合。但 Storlytics Energy Storage 的 Jakir Hossain 与 Mujtaba Abdelwahab 在仿真研究中提出了一个颠覆性观点：光储架构选型不能只依靠经验和通用假设，必须基于真实出力、电网约束做精细化调度仿真。不同架构会直接改变储能系统（BESS）的容量配置、弃电水平、度电成本 LCOE，最终决定项目收益上限。

本文将结合公用事业级光储案例模型，拆解交流耦合与直流耦合两种拓扑的底层逻辑、能量流转路径、优劣边界，打破行业刻板印象，为光储项目方案设计提供选型参考。

视频：交流耦合和直流耦合线路电流对比

一、案例项目基础模型：POI 并网限额是核心约束

本次仿真案例为大型地面光储电站，两套架构采用完全一致的硬件基础参数，唯一变量是耦合拓扑，方便横向对比：

光伏组件装机容量：960MW

功率变换系统 PCS 额定容量：695MW

并网点 POI（Point of interconnection）上网限额：625MW

这里要重点理解 POI 的约束意义，这也是整篇研究的核心背景。POI 是电站和公共电网的连接点，电网对该接入点设置了最大外送功率上限 625MW。但光伏装机高达 960MW，在正午光照最强时段，光伏出力峰值会远超 625MW 的外送限额。

在没有储能的情况下，超出 625MW 上限的光伏电力只能直接弃掉，也就是行业所说的弃光（Curtailment），文章标题《Curtailment Creeps》翻译为 “弃电蔓延”，正是描述新能源基地中，高装机、受限并网通道带来的弃光越来越严重的现状。储能系统的核心使命，就是在光伏大发时把多余的电能储存起来，等到光伏出力下降、或者电价更高的时段再释放上网，减少弃光损失，提升项目收益。

两套拓扑，光伏、储能、变压器、并网限制全部相同，仅仅改变光伏与储能的耦合连接方式，最终的储能容量需求、系统损耗、LCOE 却会产生明显差异。

二、交流耦合（AC-coupled）：交流侧汇合，两套独立变流链路

交流耦合是国内存量光伏电站配套储能改造最主流的方案，我们先看它的能量流转逻辑。

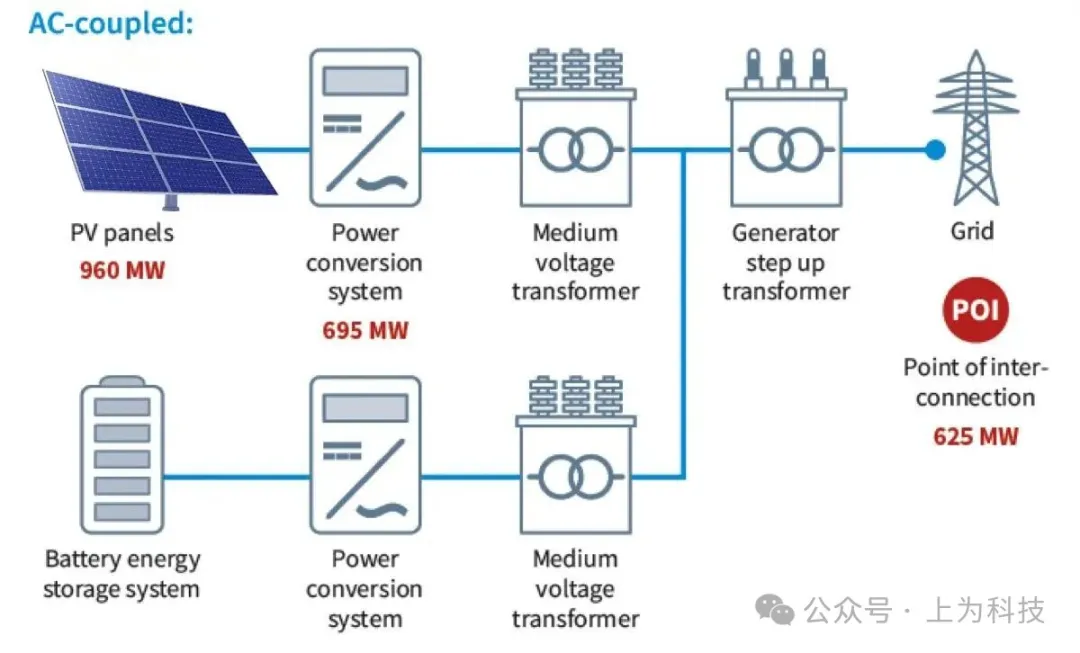

在交流耦合拓扑中，光伏阵列与电池储能系统，拥有两套完全独立的功率变换链路。 光伏侧：光伏板产生直流电，送入独立 PCS 逆变器，将直流电转换为交流电，再经过中压变压器升压，输出交流电能； 储能侧：电池储能系统输出直流电，接入另一套独立的储能 PCS，完成 DCAC 双向变换，再经过单独的中压变压器升压； 两路系统输出的交流电，在交流母线侧完成汇合，之后统一经过发电机升压变压器升压，输送至 POI 并网点送入电网。

简单一句话概括：光伏和储能各自有独立的 PCS 和变压设备，二者在交流电一侧汇合。

交流耦合架构的核心优势

1.系统相互独立，建设灵活性极强

光伏系统与储能系统是两套物理上独立的子系统，电气上互不绑定。最典型的场景就是存量光伏电站后期加装储能。原有光伏电站设备、线路、主变不需要大规模改造，直接新增一套储能 PCS、变压器、电池舱，接入原有交流母线即可完成改造，施工难度低，改造周期短，是存量光伏配套储能的首选方案。同时，项目可以分期建设，光伏先行投产，后续根据收益情况分步扩容储能，降低前期一次性投资压力。

2.运维容错性高，故障隔离能力好

光伏和储能两套系统独立运行。如果储能系统出现故障检修，光伏侧可以保持独立并网发电；反之光伏检修，储能系统依旧可以独立参与电网调峰、调频等辅助服务，一个子系统故障不会导致整套项目完全停机，提升电站整体可利用率。

交流耦合的短板

交流耦合最大的短板来自多次电力变换带来的能量损耗。当光伏大发，富余电力需要存入电池时，能量需要经历多次转换：光伏直流电→PCS 逆变为交流电→交流母线传输→储能 PCS 整流变回直流电→存入电池。一次充电过程，需要经过两次交直流变换，每一次变换都会产生损耗。在高弃光场景下，大量电能需要走这条 “光伏→交流→储能” 路径，累计损耗会持续拉低系统整体效率。

也正是这个损耗特性，在本案例这种 POI 外送受限、弃光量大的场景下，交流耦合需要配置更大容量的储能，才能达到和直流耦合同等的弃光消纳效果，推高 BESS 投资成本。

三、直流耦合（DC-coupled）：直流母线汇集，共享主 PCS

直流耦合是近年来新建光储一体化大基地热门的技术路线，核心区别在于：光伏和储能在直流侧完成汇合，共用一套主功率变换系统 PCS。

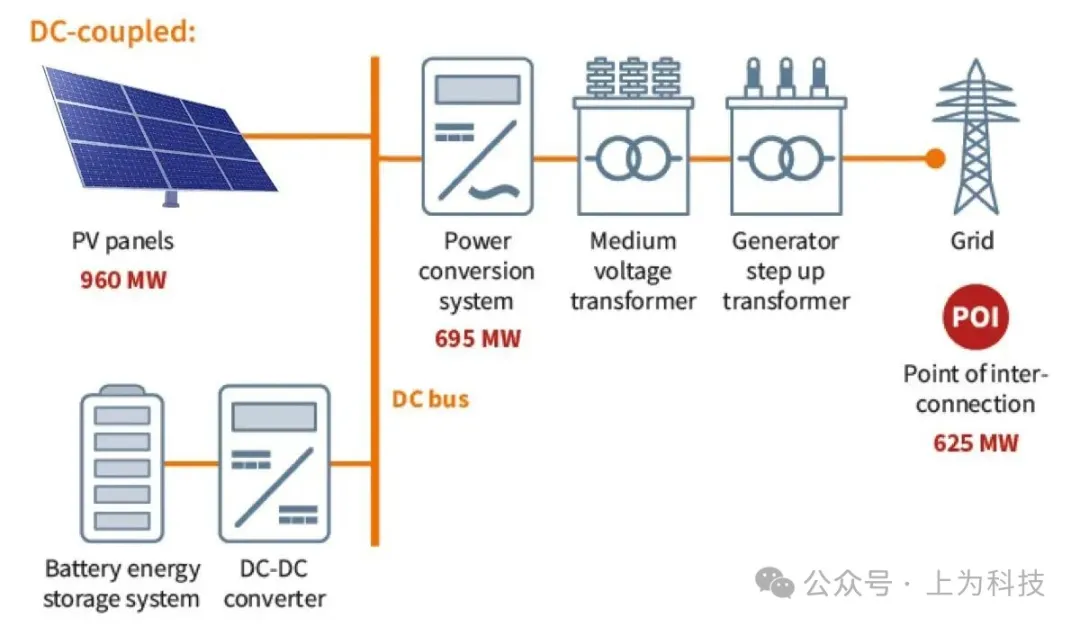

拓扑能量流转路径：光伏阵列直接输出直流电能，接入公共直流母线 DC bus；储能电池先经过 DC-DC 变换器，调节电压后，并联接入同一条直流母线；光伏与电池的直流电能在直流母线上汇合，统一送入唯一一套主 PCS，一次性完成 DC→AC 逆变，再经过中压变压器、升压变压器，输送至 POI 并网点上网。

在光伏出力超过 POI 限额的时段，光伏富余的直流电不需要逆变交流，可以直接通过直流母线存入电池，跳过了一次交直流转换环节。这也是直流耦合最核心的效率优势。

直流耦合架构的核心优势

1.减少变流损耗，消纳弃光能力更强

在光伏富余电力给电池充电场景下，电能全程保持直流形态，仅经过 DC-DC 变换，省去 “直流转交流、再交流转回直流” 两次 PCS 变换损耗。在 POI 受限、弃光严重的场景，大量弃光电量可以直接在直流侧存储，系统综合效率更高。同等储能容量下，直流耦合可以消纳更多弃光电量；想要达到同样弃光控制目标，直流耦合所需要配置的储能容量更小，降低 BESS 设备投资。

2.PCS 设备集成度更高，减少部分交流侧配套设备

整套光储系统只需要一套主 PCS，减少了一套独立储能 PCS，交流侧的开关柜、电缆等配套设备也可以精简，在同步新建一体化项目中，有机会摊薄单位容量投资成本。

直流耦合的短板

1.系统深度绑定，存量改造难度大

光伏和储能共用直流母线与主 PCS，电气上深度耦合，不适合存量光伏电站后期加装储能。想要改造原有光伏站，需要改造原有直流侧线路、直流母线、PCS 控制逻辑，改动范围极大，工程成本高，风险高。直流耦合方案更适合光伏、储能同步规划、同步建设的新建光储一体化项目。

2.故障联动风险更高

光伏、储能、PCS 在直流侧强绑定。一旦主 PCS 故障停机，光伏和储能两套单元都会同时停止向外输送电力，系统容错性低于交流耦合。同时，直流母线的保护、绝缘监测、电弧防护控制逻辑更加复杂，对 BMS、EMS 能量管理系统的控制算法要求更高，对项目设计、运维团队的技术能力提出更高要求。DC-DC 变换器本身也会带来设备成本与少量功率损耗，不能简单理解为直流耦合 “没有损耗”。

四、仿真研究核心结论：不要靠经验选型，调度仿真是关键

很多技术文章会简单总结一句话：新建项目选直流耦合，存量改造选交流耦合。但这份研究的价值，在于打破这种简单化的定论。

研究团队强调：架构选型不能依靠通用经验假设，必须基于项目当地辐照曲线、电价机制、POI 外送约束、电池充放电策略做精细化调度仿真。

1.储能 BESS 容量受拓扑影响巨大 同样的并网约束与光伏装机，两种架构为了实现相同弃光控制目标，需要的储能规模不一样。直流耦合充电链路损耗更低，在高弃光场景，所需储能容量更小；而交流耦合因为多次变流损耗，需要更大储能容量才能接住多余弃光电量，直接抬高储能投资。如果不做仿真，直接套用固定储能配比，很容易出现储能配多了浪费投资，或者配少了达不到消纳弃光的目标。

2.LCOE 度电成本结果会随拓扑变化 LCOE 是衡量新能源项目经济性的核心指标。拓扑改变会同时影响：系统循环损耗、储能投资规模、设备配套成本、发电量收益。在本案例的高弃光场景下，直流耦合往往拥有更好的 LCOE 表现；但如果项目弃光率很低，储能更多用于调峰调频辅助服务，此时直流耦合 DC-DC 的额外成本，可能抵消掉变流效率收益，交流耦合反而经济性更优。

3.场景决定优劣，不存在绝对最优方案

高弃光、新建光储一体化大基地：直流耦合优势更突出，直流直充减少损耗，用更小储能容量消纳弃光；

存量光伏电站加装储能、储能独立参与电网辅助服务、储能需要独立调度运行：交流耦合是更稳妥的选择，系统独立、改造简单，运维风险更低。

五、行业落地思考与总结

随着国内风光大基地持续建设，配套储能已经成为标配，很多项目在前期方案阶段就需要确定耦合拓扑。很多方案设计人员容易陷入惯性思维，直接套用模板选型。但这份仿真研究提醒我们：拓扑选型的底层，是项目的资源条件、并网约束、收益模式。

交流耦合和直流耦合，没有绝对的好坏，只有适合与否。交流耦合胜在灵活、独立、改造友好；直流耦合胜在直流直充、弃光消纳场景下的效率优势。在项目可研阶段，不能简单凭经验拍板，需要搭建包含辐照、POI 功率限制、储能调度策略的仿真模型，量化两种方案的发电量、损耗、投资、LCOE，再敲定最终架构、储能容量配置。

未来随着储能控制技术、直流设备产业链持续成熟，直流耦合方案会在新建光储一体化项目持续推广；而交流耦合，会长期作为存量光伏配套储能改造的主流方案。两种拓扑将会长期共存，根据不同项目场景发挥各自价值。

新能源行业早已告别简单堆装机的时代，精细化系统设计、仿真驱动方案选型，将会成为光储项目提升收益、控制成本的核心抓手。
